Beaucoup de maisons construites avant 1969 ne disposent d’aucun circuit de terre. Les prises à deux broches, les fils gainés de tissu et les tableaux à fusibles en porcelaine sont encore courants dans le bâti ancien français. Raccorder la prise de terre dans une vieille maison suppose de composer avec des contraintes que les constructions neuves ignorent : murs en pierre, gaines surchargées, absence de tranchée possible autour des fondations.
Diagnostic avant travaux : ce que révèle l’état du réseau existant
Avant de planter un piquet ou de tirer un fil, la priorité est de comprendre ce qui existe déjà. Dans certaines maisons anciennes, un semblant de mise à la terre a été bricolé au fil des décennies, parfois raccordé à une canalisation d’eau en cuivre ou à une tige métallique enfoncée dans la cave. Ces installations de fortune ne garantissent rien.
A lire également : Quand refaire l'électricité d'une maison ?
Le point de départ est une mesure de la résistance de terre, réalisée avec un telluromètre. La norme NF C 15-100 fixe un seuil maximal de résistance qui, combiné à la sensibilité du différentiel, doit limiter la tension de contact à un niveau non dangereux. Sans cette mesure, on avance à l’aveugle.

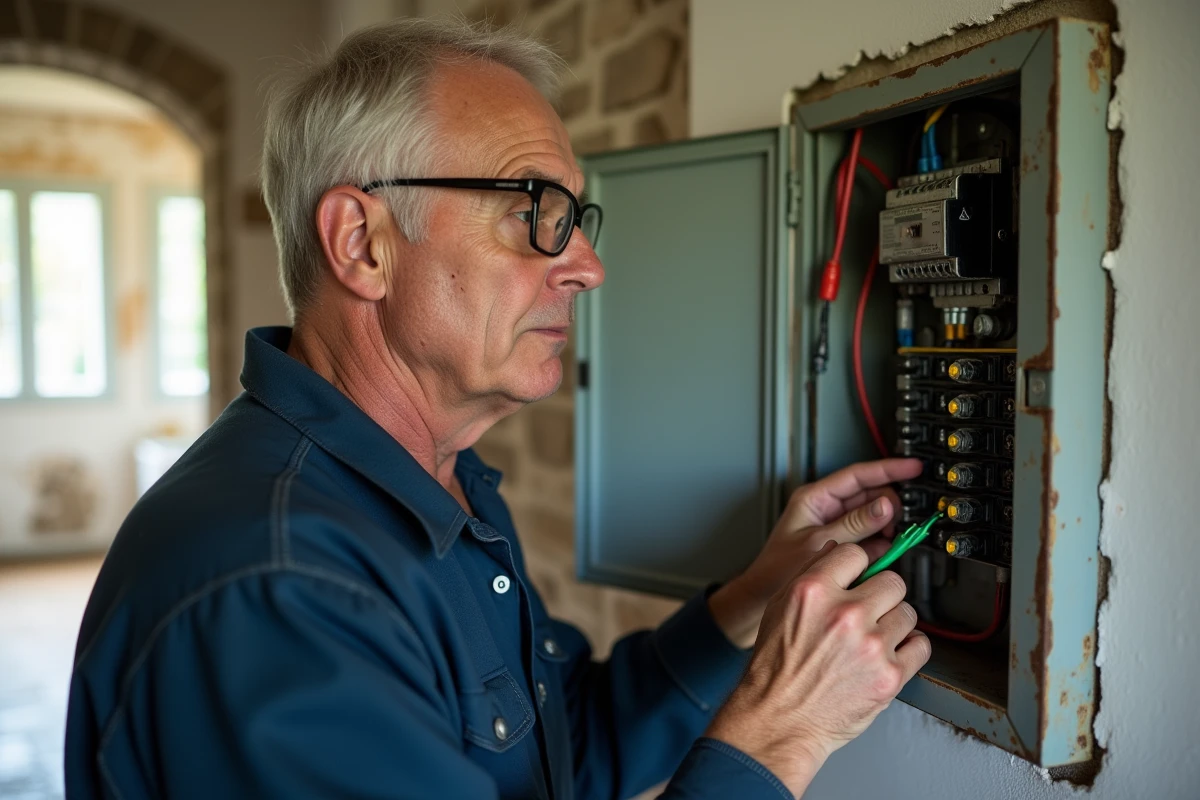

Un électricien qualifié vérifie aussi l’état du tableau. Les tableaux à fusibles et les tableaux en neutre commun, typiques du bâti ancien, doivent être remplacés avant toute mise à la terre. Raccorder un circuit de terre sur un tableau vétuste revient à sécuriser une porte tout en laissant les fenêtres ouvertes.
Lire également : Comment améliorer une façade ?
Piquet de terre en rénovation : la méthode réaliste pour une maison ancienne
En construction neuve, la prise de terre est souvent réalisée par un conducteur en cuivre nu enfoui en fond de fouille, sous les fondations. En rénovation, cette méthode est rarement envisageable puisque les fouilles sont déjà comblées depuis des décennies.

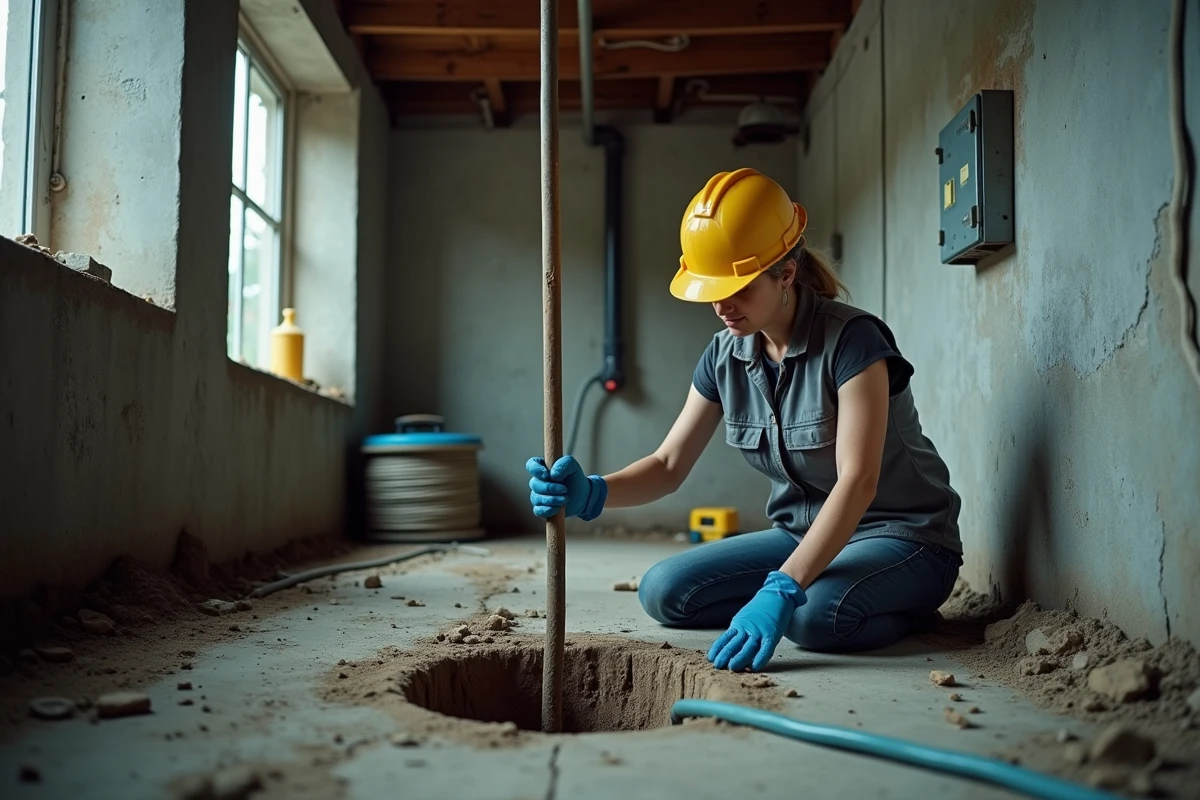

La méthode des piquets verticaux reste la solution privilégiée en rénovation. Elle consiste à enfoncer un ou plusieurs piquets en acier galvanisé ou en cuivre dans le sol, à proximité du bâtiment, puis à relier ce piquet au tableau électrique par un conducteur de terre.
Composition du circuit de mise à la terre
Le parcours du courant de défaut suit une chaîne précise, du piquet jusqu’à chaque prise de courant. Chaque maillon compte :
- Le piquet de terre (acier galvanisé ou cuivre), enfoncé verticalement dans le sol sur une profondeur suffisante pour atteindre une couche humide
- Le conducteur de terre, en cuivre, qui relie le piquet à la barrette de mesure (aussi appelée barrette de coupure), accessible pour les contrôles ultérieurs
- Le répartiteur de terre dans le tableau, auquel se raccordent le conducteur principal de protection et la liaison équipotentielle principale reliant les canalisations métalliques (eau, gaz)
- Les conducteurs de protection (fil vert-jaune) intégrés à chaque circuit, jusqu’aux bornes de terre des prises et appareillages
La section du conducteur de terre en cuivre dépend de la section des conducteurs actifs de l’installation. Un sous-dimensionnement compromet toute la chaîne de protection.
Nature du sol et résistance de terre
La qualité de la prise de terre dépend directement de la nature du sol. Un sol argileux humide offre une résistance bien plus faible qu’un sol rocheux ou sableux. Dans certaines régions calcaires ou granitiques, un seul piquet ne suffit pas : il faut en enfoncer plusieurs, espacés d’au moins leur longueur, et les relier entre eux.
Les retours terrain divergent sur ce point. Certains électriciens obtiennent des valeurs satisfaisantes avec un unique piquet de deux mètres, tandis que d’autres, sur des terrains secs ou rocheux, doivent multiplier les piquets ou recourir à des traitements du sol (apport de charbon de bois, bentonite) pour abaisser la résistance.
Tirer le fil de terre dans des murs anciens sans tout casser

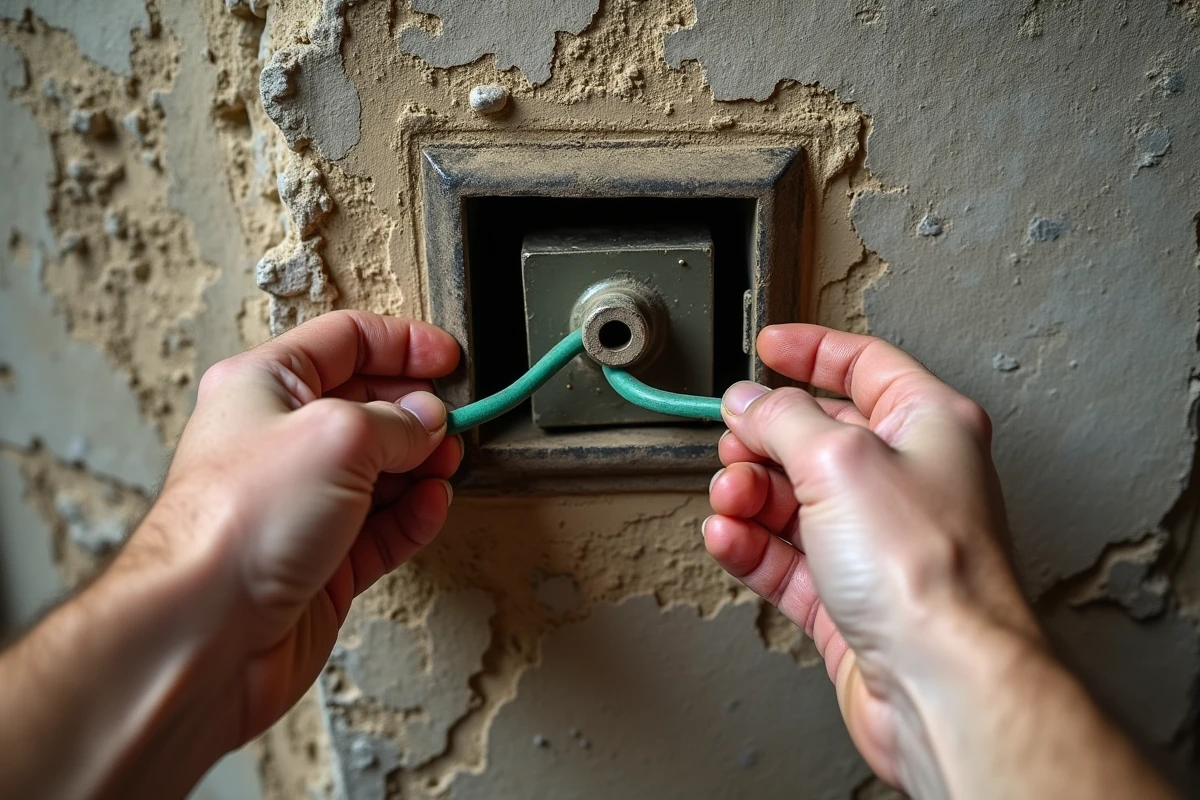

Le piquet planté et le tableau remplacé, reste le problème le plus concret : faire passer le fil vert-jaune jusqu’à chaque prise dans des murs en pierre ou en plâtre. Les gaines existantes, souvent en diamètre 16 mm, sont fréquemment surchargées. Un cas typique documenté sur les forums de rénovation décrit des gaines contenant jusqu’à six fils de 2,5 mm², sans aucune place pour un conducteur supplémentaire.
Plusieurs approches existent selon la configuration :
- Passage en apparent sous moulure ou goulotte, solution rapide mais visible, souvent la seule option sans destruction de maçonnerie
- Passage par les combles ou le vide sanitaire quand ils sont accessibles, en redescendant vers les prises par des saignées verticales limitées
- Remplacement complet des câbles par des câbles trois conducteurs (phase, neutre, terre) dans les gaines existantes, quand le tirage est physiquement possible
Dans les maisons de village en pierre, avec des murs porteurs épais et des planchers bois, la contrainte patrimoniale s’ajoute à la contrainte technique. Ouvrir une saignée dans un mur en pierre de taille peut fragiliser la structure et dénaturer le bâti.
Protection différentielle 30 mA : solution compensatoire quand la terre est impossible
Dans certains bâtiments anciens, la création d’une prise de terre conforme est matériellement impossible sans dommages majeurs : absence de terrain autour du bâtiment, sous-sol impraticable, sol rocheux avec résistance trop élevée.
Le Consuel et la réglementation admettent des mesures compensatoires dans ces situations. La principale consiste à installer une protection différentielle 30 mA sur l’intégralité des circuits du logement. Ce dispositif coupe l’alimentation en quelques millisecondes dès qu’un courant de fuite est détecté, même en l’absence de prise de terre.
Cette approche « tout différentiel 30 mA » ne remplace pas une vraie mise à la terre au sens strict de la norme. Elle constitue un filet de sécurité qui permet d’obtenir une conformité acceptable en rénovation complexe. En revanche, elle ne protège pas contre l’accumulation de charges statiques et ne permet pas d’évacuer les courants de défaut de manière permanente.
Liaison équipotentielle supplémentaire dans les pièces d’eau
Même avec une protection différentielle généralisée, la liaison équipotentielle supplémentaire reste obligatoire dans les salles d’eau. Elle relie entre eux tous les éléments conducteurs accessibles (tuyauteries, baignoire métallique, huisseries) pour égaliser les potentiels et supprimer tout risque d’électrocution par contact indirect.
Le raccordement de la terre dans une maison ancienne n’est pas un chantier unique mais une succession de compromis techniques entre ce que la norme exige et ce que le bâti permet. La mesure de résistance de terre après installation reste le seul indicateur fiable de la qualité du travail réalisé, quel que soit le chemin emprunté pour y parvenir.
